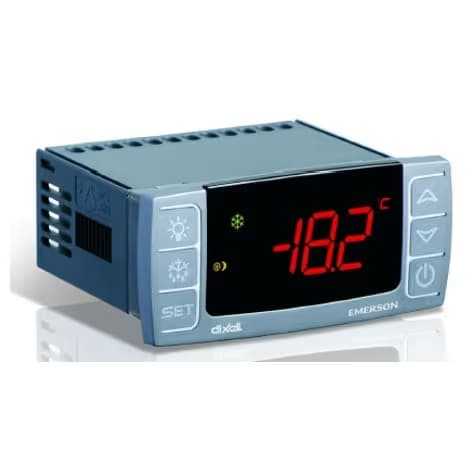

RC8023 ' CONTROLES Y ACCESORIOS TODOS CONTROL DIGITAL GESTION XR35CX DIXCELL 5N6I0 NTC R=8+5+16+B'
Detalles:
Envolvente: ABS auto-extinguible Caja: frontal 32x74 mm; profundidad 60mm Montaje: en panel con un espacio de 71x29 mm Proteccion: IP20 Proteccion Frontal: IP65 Conexiones: Terminal con tornillos. Cables menor o igual a 2,5 mm2 Alimentacion: segundo modelo 24Vac/dc +/- 10%; 230Vac +/- 10% 50/60Hz, 110Vac +/- 10% 50/60HZ Potencia absorbida : maximo 3VA. Display: 3 digitos, LED rojos, altura 14,2 mm Entradas: hasta 4 sondas NTC o PT1000 Entrada digital: contacto limpio Zumbador: opcional. Reles de salidas: Compresor: SPST 8(3) A, 250Vac opp. reles SPST 16(6)A; 250Vac. Aux: SPDT 8(3) A, 250Vac Almacenamiento de datos: en memoria (EEPROM) no volatil Almacenamiento Reloj sin alimentacion : 24 horas Tipo de accion: 1B Grado de polucion: 2. Software clase: A. Tension impulsiva nominal: 2500V. Categoria de sobretension: II; Temperatura de operacion: 0 a 55 C. Temperatura de almacenamiento: -25 a 60 C Humedad relativa: 20 a 85% (no condensada). Rango de medida y regulacion: Sonda PT1000: -100 a 150 C; Sonda NTC: -40 a 110 C. Resolucion: 0,1 C o 1 C o 1 F. Precision (temperatura ambiente 25 C): +/- 0,7 C +/- 1 digito
Aplicación:
El modelo XR35CX, formato 32x74 mm, es un controlador basado en microprocesador apto para aplicaciones en unidades de refrigeracion para temperatura normal. Esta provisto de 2 salidas de rele para el control del compresor y la otra configurable como luz, rele auxiliar o alarma. El controlador esta equipado con el Real Time Clock que permite programar seis ciclos de deshielo cotidianos divididos en dias laborables y festivos. Para el ahorro energetico hay la funcion Energy Saving, con dos puntos de intervencion (set point) diferentes. El controlador dispone tambien de tres entradas para sondas NTC o PT1000, la primera para el control termostatico, una para controlar la temperatura al final del deshielo y para la gestion de ventiladores, y la tercera, opcional, para conectar al terminal HOT KEY, para la gestion de alarma de temperatura del condensador o para la visualizacion de una temperatura. Opcionalmente, la entrada digital puede convertirse en una cuarta entrada de sonda. La salida HOT KEY permite conectar la unidad, por medio del modulo externo XJ485-CX, a una red compatible ModBUS-RTU tal como las unidades de monitoreo Dixell de la familia X-WEB y permite programar el controlador a traves del teclado de programacion "Hot Key ". En alternativa a la salida serial, el termostato puede disponer de una salida opcional para el visualizador remoto X-REP a traves la puerta HOT KEY.
